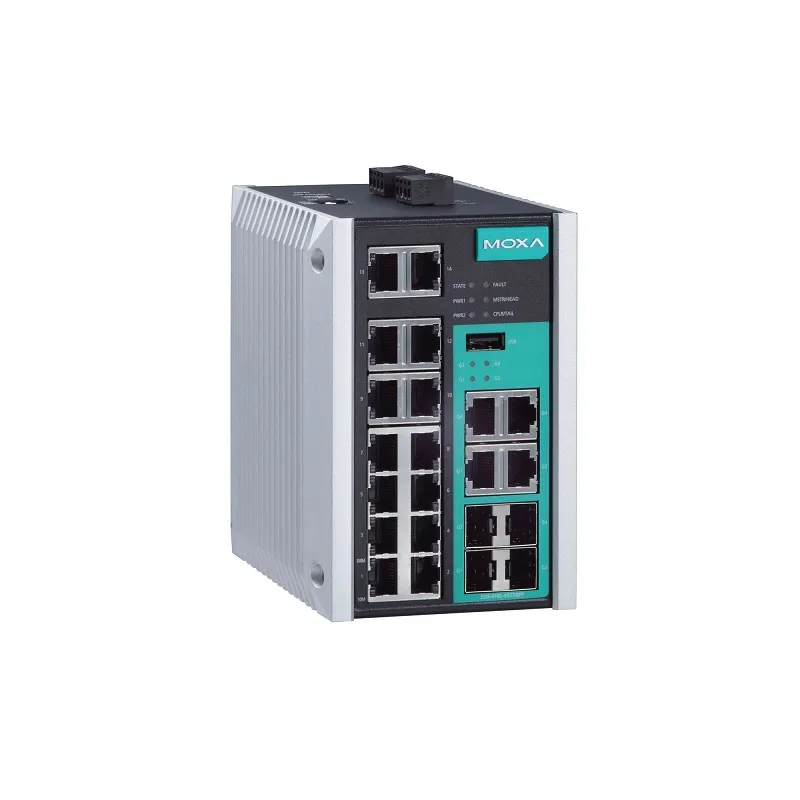

Moxa eds -518 e -4 gtxsfp gigabit berjaya switch industrial industri
Pengenalan
The Moxa eds -518 e -4 gtxsfp adalah freestanding, kecil 18- port yang diuruskan Ethernet suis dengan empat port gigabit kombinasi dan slot RJ45 atau SFP terbina dalam untuk sambungan gigabit. The Moxa eds -518 e -4 siri GTXSFP mempunyai 14 port Ethernet yang cepat dengan pilihan gabungan tembaga dan serat port, memberikan anda lebih banyak kebebasan apabila membangunkan rangkaian dan aplikasi anda. Teknologi redundansi Ethernet cincin turbo, rantai turbo, RSTP/STP, dan MSTP meningkatkan kebolehpercayaan sistem dan ketersediaan teras rangkaian anda. EDS -518 e juga termasuk keupayaan pengurusan dan keselamatan lanjutan.
Tambahan pula, siri Moxa eds -518 e -4 siri GTXSFP terutamanya bertujuan untuk situasi perindustrian yang sukar dengan ruang pemasangan terhad dan keperluan tahap perlindungan yang tinggi, termasuk marin, jalan jalan, minyak dan gas, automasi kilang, dan automasi proses.
Spesifikasi
Ciri dan faedah
● Empat port Ethernet Gigabit, empat belas tembaga dan serat port Ethernet cepat, cincin turbo dan rantai (masa pemulihan <20 ms @ 250 suis), RSTP/STP, dan MSTP untuk redundansi adalah antara ciri -ciri.
Keselamatan rangkaian dipertingkatkan dengan penggunaan radius, TACACS+, pengesahan mAb, IEEE 802.1X, SNMPV3, MAC ACL, HTTPS, SSH, dan alamat MAC melekit.
● Ciri -ciri keselamatan berdasarkan IEC 62443, termasuk sokongan untuk pentadbiran peranti dan pemantauan melalui protokol Ethernet/IP, Profinet, dan Modbus TCP.
● Untuk pelabuhan serat MST/MSC/SSC/SFP, pemeriksaan serat menawarkan pemantauan dan peringatan status serat yang komprehensif.
● V-on ™ membolehkan pemulihan rangkaian multicast peringkat milisaat dan pemulihan rangkaian video.
Antara muka input/output
|
Saluran kenalan penggera |
1, relay output dengan kapasiti bawaan semasa 1 A @ 24 VDC |
|
Butang |
Butang tetapkan semula |
|
Saluran input digital |
1 |
|
Input digital |
+13 ke +30 v untuk keadaan 1 {{0}} ke +3 v untuk keadaan 0 Maks. Input semasa: 8 ma |
Antara muka Ethernet
|
Port 10/100baset (x) (penyambung RJ45) |
Eds -518 e -4 gtxsfp: 14 Eds -518 e-mm-sc -4 gtxsfp/mm-st -4 gtxsfp/ss-sc -4 gtxsfp: 12 Semua Model Sokongan: Kelajuan rundingan automatik Mod penuh/setengah dupleks Sambungan Auto MDI/MDI-X |
|
Pelabuhan Combo (10/100/1000Baset (x) OR100/ 1000BaseSFP+) |
4 |
|
Port 10/100/1000Baset (x) (penyambung RJ45) |
Kelajuan Rundingan Auto Mod Dupleks Penuh/Separuh Sambungan Auto MDI/MDI-X |
|
Port 100BaseFx (penyambung SC multi-mod) |
Eds -518 e-mm-sc -4 siri gtxsfp: 2 |
|
Port 100BaseFx (penyambung ST multi-mod) |
Eds -518 e-mm-st -4 siri gtxsfp: 2 |
|
Port 100BaseFx (penyambung SC tunggal mod) |
Eds -518 e-ss-sc -4 siri gtxsfp: 2 |
Parameter kuasa
|
Sambungan |
2 boleh ditanggalkan 4- Blok terminal kenalan (s) |
|
Arus input |
Eds {{0}} e -4 siri gtxsfp: 0.37 a @ 24 vdc Eds {{0}} e-mm-sc -4 gtxsfp/mm-st -4 gtxsfp/ss-sc -4 gtxsfp: 0.41 a @ 24 vdc |
|
Voltan input |
12/24/48/-48 vdc, input dwi berlebihan |
|
Voltan operasi |
9.6 hingga 60 VDC |
|
Perlindungan semasa beban |
Disokong |
|
Perlindungan polariti terbalik |
Disokong |
Ciri -ciri fizikal
|
Perumahan |
Logam |
|
Penilaian IP |
IP30 |
|
Dimensi |
94 x 135 x 137 mm (3.7 x 5.31 x 5.39 in) |
|
Berat |
1518g (3.35 lb) |
|
Pemasangan |
Pemasangan Din-Rail, Pemasangan Dinding (dengan Kit Pilihan) |
Had Alam Sekitar
|
Suhu operasi |
Model standard: -10 hingga 60 darjah (14 hingga 140 darjah F) Suhu lebar. Model: -40 hingga 75 darjah (-40 hingga 167 darjah f) |
|
Suhu Penyimpanan (Pakej Termasuk) |
-40 hingga 85 darjah (-40 hingga 185 darjah f) |
|
Kelembapan relatif ambien |
5 hingga 95% (tidak kondensor) |

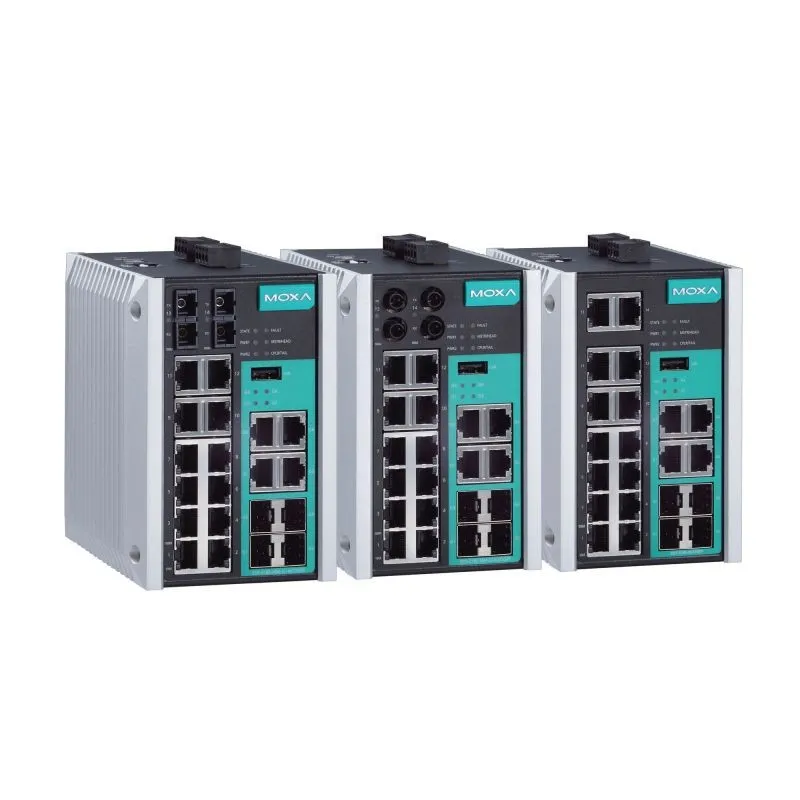

Moxa eds -518 e -4 gtxsfp Model yang ada
|
Model 1 |
Moxa eds -518 e -4 gtxsfp |
|
Model 2 |
Moxa eds -518 e-mm-sc -4 gtxsfp |
|
Model 3 |
Moxa eds -518 e-mm-st -4 gtxsfp |
|
Model 4 |
Moxa eds -518 e-ss-sc -4 gtxsfp |
|
Model 5 |
Moxa eds -518 e -4 gtxsfp-t |
|
Model 6 |
Moxa eds -518 e-mm-sc -4 gtxsfp-t |
|
Model 7 |
Moxa eds -518 e-mm-st -4 gtxsfp-t |
|
Model 8 |
Moxa eds -518 e-ss-sc -4 gtxsfp-t |
