Kepentingan konfigurasi rangkaian cincin suis perindustrian adalah untuk meningkatkan kebolehpercayaan rangkaian, meningkatkan toleransi kesalahan dan keupayaan penyembuhan diri, mengoptimumkan prestasi dan memudahkan pengurusan pengembangan, memastikan operasi rangkaian yang stabil dan cekap dalam persekitaran perindustrian.
Konfigurasi Rangkaian Ringring Hirschmann mempunyai dua cara:
Satu adalah untuk menetapkan rangkaian cincin dengan suis Switch Dip. Suis DIP digunakan untuk membolehkan fungsi dan peranan RM secara berasingan. Curung fizikal mempunyai keperluan yang ketat di pelabuhan. Selepas dip ditarik, suis rangkaian cincin hanya boleh saling berkaitan melalui port1.1 dan port1.2 dan tidak boleh diubah suai.
Satu lagi konfigurasi lembut, aka konfigurasi antara muka web, lebih fleksibel dan lebih mudah untuk memerhatikan parameter. Artikel ini terutamanya menerangkan konfigurasi antara muka web, dan berikut adalah kes yang berkaitan.
NOTA: Putuskan semula rangkaian switch ring dan buat rangkaian ke dalam struktur bas untuk mengelakkan cincin fizikal menyebabkan ribut rangkaian. Tetapkan semua suis beralih suis ke ON (celup di sebelah kanan). Hanya dengan cara ini, konfigurasi perisian Switch tidak bertentangan dengan fungsi suis DIP.
Langkah 1: Pilih port fizikal sebagai hiper - port cincin. Anda boleh memilih port elektrik atau port optik untuk memastikan pelabuhan di kedua -dua hujungnya secara automatik berunding dan mempunyai kelajuan yang sama.
Pilih tulang belakang tinggi - port optik kelajuan
Langkah 2: Lumpuhkan Protokol Pokok Spanning di port rangkaian cincin
Kaedah 1: Masukkan seperti yang ditunjukkan dalam gambar di bawah. Jika anda menentukan port 6.1 dan 6.2 sebagai port cincin, nyahtandakan pilihan "STP State Enable" untuk mematikan fungsi STP;
Tutup antara muka tunggal
Kaedah 2: Masukkan seperti yang ditunjukkan dalam angka di bawah, pilih "Off" dalam butang radio "Operasi" untuk mematikan fungsi RSTP keseluruhan suis; Kaedah ini berisiko (nota, jika tidak ada situasi khas, seperti kaedah 1 tidak dapat mematikan fungsi STP dari satu port, kemudian pilih untuk mematikannya secara global)

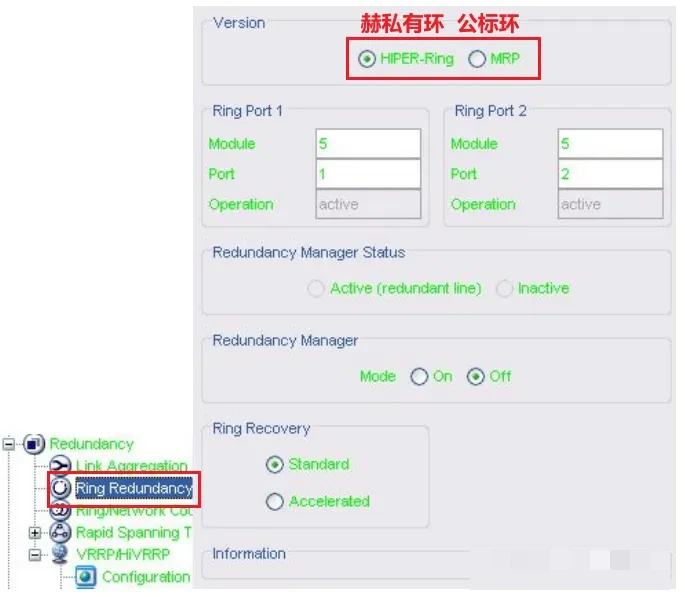

Langkah 3: Konfigurasikan Hiper - fungsi cincin
Versi: Pilih versi Protokol Rangkaian Ring. Di sini, pilih Hiper - cincin.
Hiper - cincin: cincin peribadi Hirshcmann
MRP: Cincin Standard Lelaki
Port1 dan Ring Port2: Pilih atau masukkan nombor port untuk ditetapkan sebagai port cincin.
Modul: Modul di mana port rangkaian cincin terletak (modul bersepadu adalah 1, dan modul modular dikira mengikut slot, dari kiri ke kanan, bermula dari 1)
Port: port rangkaian cincin
Operasi: Paparkan status port rangkaian cincin
Aktif: Menunjukkan bahawa port rangkaian cincin diaktifkan, port dibuka atau dalam talian
Tidak aktif: menunjukkan bahawa port rangkaian cincin tidak dalam talian atau dilumpuhkan
Status Pengurus Ring: Status Redundansi (hanya dipaparkan pada Pengurus Redundansi, bukan - RM tidak memaparkan maklumat status)
Aktif: Menunjukkan bahawa garis berlebihan rangkaian cincin diaktifkan, dan garis atau peranti dalam rangkaian cincin gagal[Fault - Mekanisme Ring Enabled]
Tidak aktif: menunjukkan bahawa rangkaian cincin berfungsi secara normal, tidak ada kesalahan yang berlaku, dan garis berlebihan berada dalam keadaan siap sedia[keadaan biasa]
Pengurus Ring: Tetapkan RM. Rangkaian cincin hanya boleh mempunyai satu pengurus cincin, yang digunakan untuk menghantar dan menerima bingkai maklumat pengesanan rangkaian cincin.
ON: Pilih pilihan ini untuk menggunakan suis yang dikonfigurasi sekarang sebagai Pengurus Redundansi Ring
OFF: Pilih pilihan ini untuk menggunakan suis yang dikonfigurasi sekarang sebagai suis umum dalam rangkaian cincin.
