Premis mestilah suis Layer 3. Port - Routing berasaskan tidak dapat mengenal pasti VLAN dan akan menolak paket penghalaan VLAN yang ditandai dengan T.
KonfigurasiPOints
1. Buat van dalam mod konfigurasi VLAN dan aktifkan fungsi penghalaan;
2. Masukkan antara muka Routing VLAN atau mod antara muka untuk mengkonfigurasi alamat IP antara muka dan topeng subnet, dan membolehkan fungsi penghalaan port;
3. Berikan pelabuhan kepada VLAN yang sepadan.
Peruntukan alamat IP berdasarkan VLAN
I. Mengkonfigurasi alamat VLAN

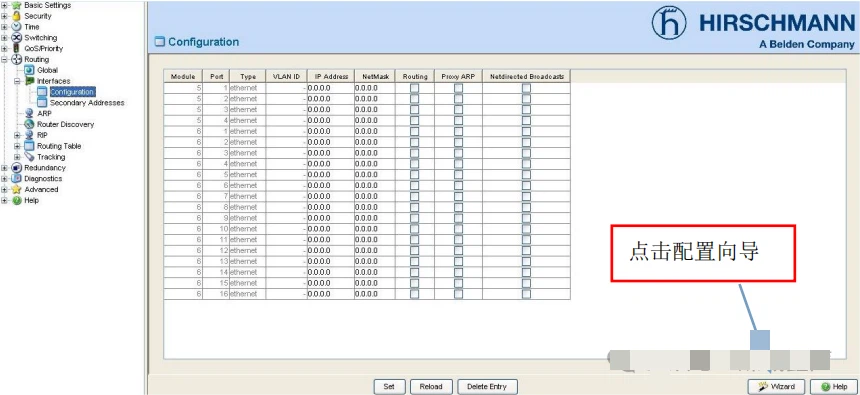

1. Klik Wizard Konfigurasi

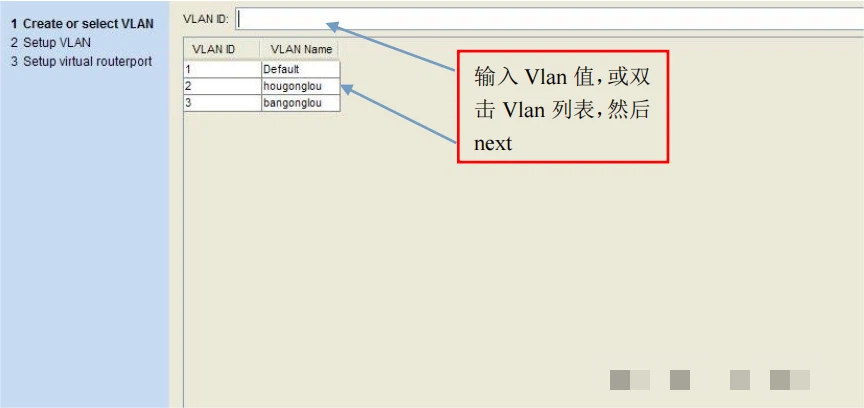

2. Masukkan nilai VLAN, atau double - klik senarai VLAN, kemudian klik Seterusnya.

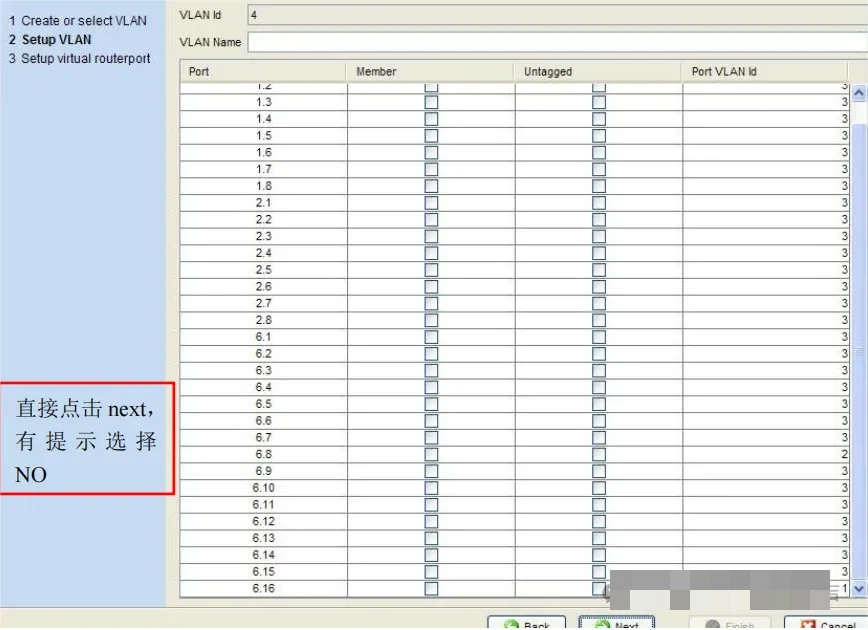

3. Klik seterusnya secara langsung, jika diminta, pilih tidak

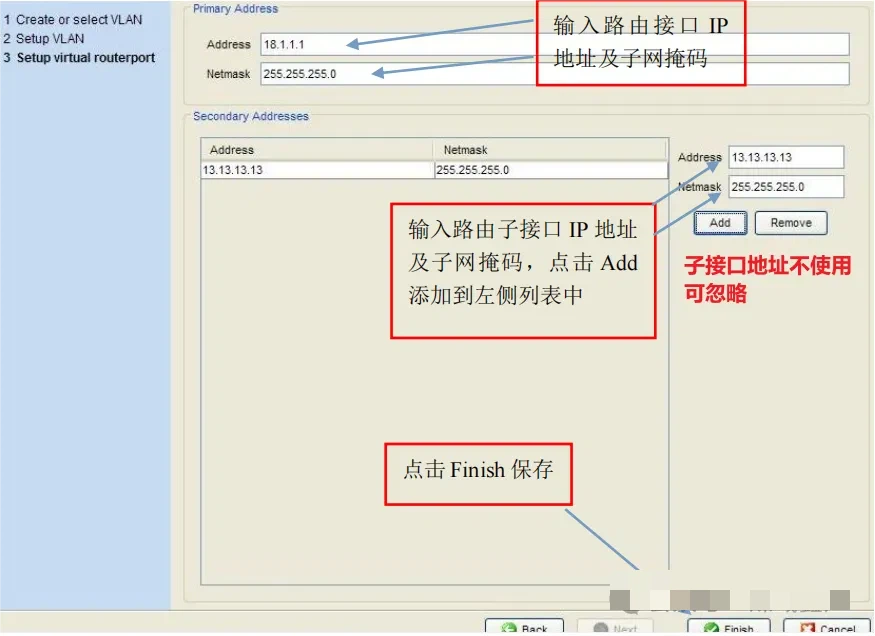

4. Masukkan alamat IP dan topeng subnet antara muka penghala. Masukkan alamat IP dan topeng subnet sub - antara muka, dan klik Tambah untuk menambahnya ke senarai di sebelah kiri. Alamat antara muka sub - boleh diabaikan jika tidak digunakan. Klik Selesai untuk menyimpan.

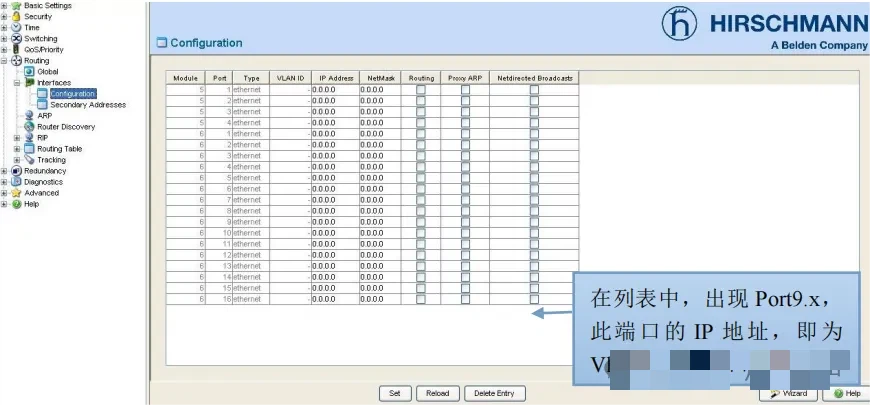

5. port9.x muncul dalam senarai. Alamat IP port ini ialah alamat antara muka Routing VLAN.
Ii. Konfigurasikan Alamat IP Port Routing

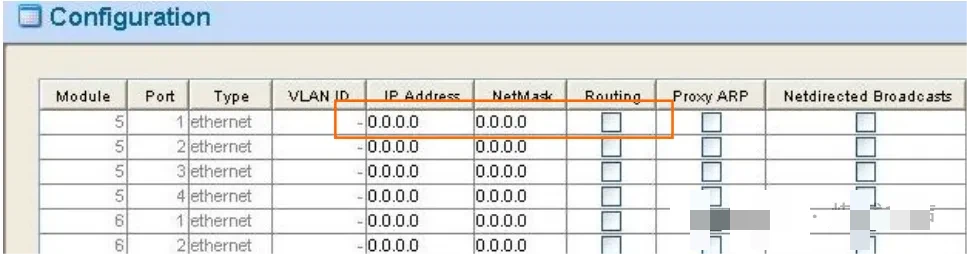

Double - Klik sel "Alamat IP" yang sepadan dengan port dan masukkan alamat IP; Dalam sel "netmask", masukkan topeng subnet danSemak pilihan "Routing". Ambil Port 2.1 sebagai contoh:
Port klik dua kali 2.1
Dalam unit "alamat IP" yang sepadan, masukkan alamat IP 10.0.1.1;
Dalam unit "netmask", masukkan topeng subnet 255.255.255.0;
Semak pilihan "Routing" untuk membolehkan fungsi penghalaan port ini;
Nota: Pilihan fungsi "Proksi ARP": Proksi ARP adalah varian protokol ARP. Untuk komputer yang tidak mempunyai gerbang lalai yang dikonfigurasikan untuk berkomunikasi dengan komputer lain dalam rangkaian, Gateway menerima permintaan ARP dari komputer sumber dan bertindak balas kepada komputer sumber menggunakan alamat MAC sendiri dan alamat TP komputer sasaran.
NOTA: Pilihan fungsi "siaran netdirected": Pilih sama ada untuk membolehkan fungsi siaran rangkaian langsung pelabuhan penghalaan yang ditentukan
Konfigurasi jadual penghalaan statik
Iii. Dayakan fungsi penghalaan global suis
1. Pilih, tetapan lalai dimatikan, klik set untuk menyimpan
2. Klik butang Buat Kemasukan, tetingkap akan muncul, masukkan alamat rangkaian sasaran, topeng subnet, alamat IP hop seterusnya, sahkan untuk menghasilkan laluan, dan kemudian klik set untuk menyimpan.
Iv. Contoh mengkonfigurasi penghalaan statik
1. Routing statik digunakan antara penghala A dan penghala B. Hop seterusnya penghala A ialah Router B, yang membolehkan komunikasi dari 10.0.1.0/24 ke subnet 10.0.3.0/24.
2. Menambah entri laluan baru
Dalam tetingkap dialog pop -, masukkan Router A: Rangkaian Destinasi: 10.0.3.0; Mask: 255.255.255.0; Alamat hop seterusnya: 10.0.2.2; Keutamaan: 1 (nilai lalai)
Router B pada input sampingan yang lain:
Rangkaian sasaran: 10.0.1.0; Mask: 255.255.255.0; Alamat hop seterusnya: 10.0.2.2; Keutamaan: 1 (nilai lalai)
3. Pilih peranti dan simpan ke nv - ram
