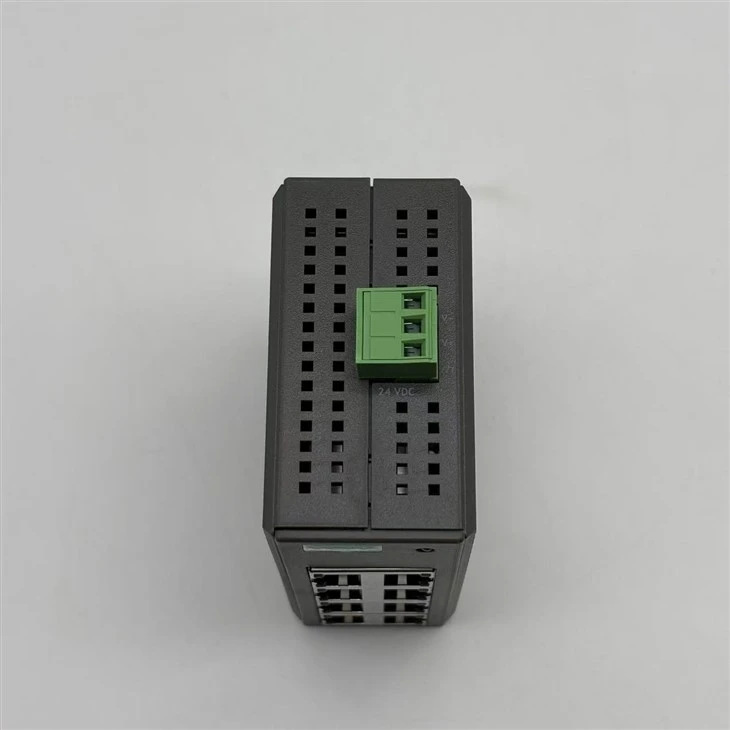

Moxa eds -208Switch Ethernet Perindustrian Tahap Kemasukan Tahap
Pengenalan
MOXA eds -208 mempunyai IEEE 802.3/802.3U/802.3x 10/100m, penuh/setengah-duplex, dan MDI/MDIX auto-sensing RJ45 port. Siri Moxa eds -208 boleh berfungsi dalam suhu dari -10 darjah ke 60 darjah dan cukup sukar untuk menahan persekitaran perindustrian yang menuntut. Suis boleh dipasang dengan mudah di rel DIN dan di dalam kotak pengedaran. Fleksibiliti pemasangan Din-Rail, julat suhu kerja yang luas, dan selongsong IP30 dengan tanda-tanda LED menjadikan plug-and-play moxa eds -208 suis mudah untuk beroperasi dan boleh dipercayai.
Spesifikasi
Ciri dan faedah
● 10/100baset (x) (sambungan RJ45) dan 100BaseFx (Multi-Mode, penyambung SC/ST)
● IEEE802.3, 802.3u, dan 802.3x sokongan
● Ciri-ciri termasuk perlindungan ribut siaran, pemasangan kereta api, dan suhu kerja dari -10 hingga 60 darjah.
Antara muka Ethernet
|
Piawaian |
IEEE 802.3 untuk 10baset IEEE 802.3U untuk 100baset (x) dan 100BaseFx IEEE 802.3x untuk kawalan aliran |
|
Port 10/100baset (x) (penyambung RJ45) |
Sambungan Auto MDI/MDI-X penuh/separuh dupleks Sambungan Auto MDI/MDI-X |
|
Port 100BaseFx (penyambung SC multi-mod) |
Eds -208- m-sc: disokong |
|
Port 100BaseFx (penyambung ST multi-mod) |
Eds -208- m-st: disokong |
Tukar sifat
|
Jenis pemprosesan |
Simpan dan ke hadapan |
|
Saiz jadual Mac |
2 K |
|
Saiz penampan paket |
768 kbits |
Parameter kuasa
|
Voltan input |
24VDC |
|
Arus input |
Eds {{0}}: 0.07 a @ 24 vdc Eds {{0} s siri: 0.1 a @ 24 vdc |
|
Voltan operasi |
12 hingga 48 VDC |
|
Sambungan |
1 boleh ditanggalkan 3- Blok terminal kenalan (s) |
|
Perlindungan semasa beban |
2.5A @ 24 VDC |
|
Perlindungan polariti terbalik |
Disokong |
Ciri -ciri fizikal
|
Perumahan |
Plastik |
|
Penilaian IP |
IP30 |
|
Dimensi |
40 x 100 x 86. 5 mm (1.57 x 3.94 x 3.41 in) |
|
Berat |
17 0 g (0.38lb) |
|
Pemasangan |
Pemasangan Din-Rail |
Had Alam Sekitar
|
Suhu operasi |
-10 hingga 60 darjah (14 hingga 140 darjah f) |
|
Suhu Penyimpanan (Pakej Termasuk) |
-40 hingga 85 darjah (-40 hingga 185 darjah f) |
|
Kelembapan relatif ambien |
5 hingga 95% (tidak kondensor) |
Piawaian dan pensijilan
|
Keselamatan |
UL508 |
|
EMC |
EN 55032/24 |
|
EMI |
CISPR 32, FCC Bahagian 15B Kelas A |
|
EMS |
IEC 61000-4-2 esd: Hubungi: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz hingga 1 GHz: 3 v/m Iec {{0} eft: Power: 1 kv; Isyarat: 0.5 kV IEC 61000-4-5 Surge: Power: 1 kV; Isyarat: 1 kV |
Moxa eds-208 Model yang ada
|
Model 1 |
Moxa eds -208 |
|
Model 2 |
Moxa eds -208- m-sc |
|
Model 3 |
Moxa eds -208- m-st |
