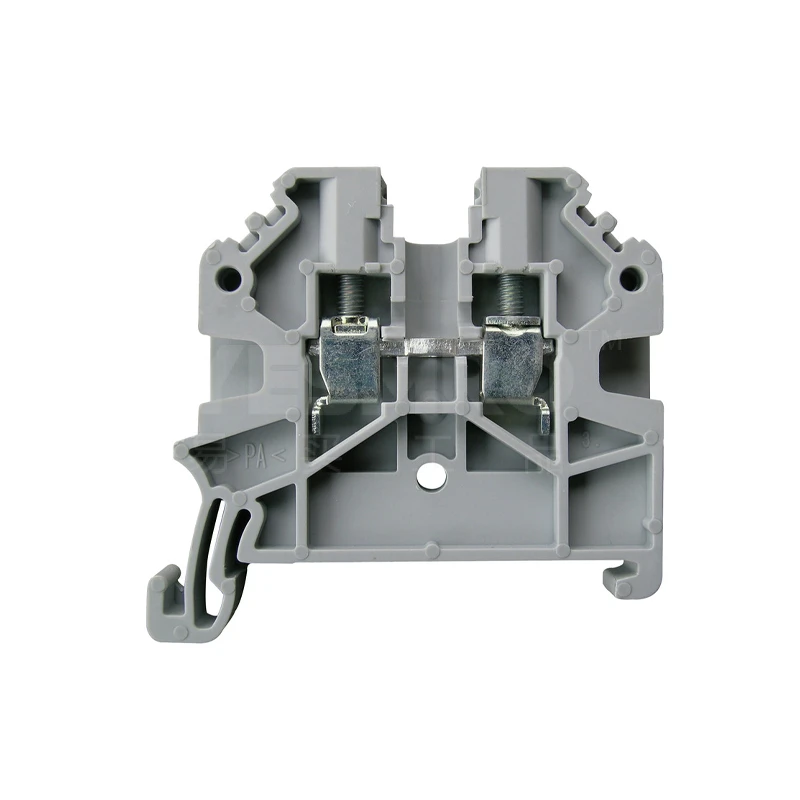

Weidmuller Sakdu 2.5n FeedTHroughTErminal 1485790000

Pengenalan

Weidmuller Sakdu 2.5n suapan melalui terminal dengan bahagian silang yang diberi nilai 2.5mm²

Dimensi dan berat

Kedalaman	40 mm
Kedalaman (inci)	1.575 inci
Kedalaman termasuk kereta api DIN	41 mm
Ketinggian	44 mm
Ketinggian (inci)	1.732 inci
Lebar	5.5 mm
Lebar (inci)	0. 217 inci
Berat bersih	5.5 g

Suhu

Suhu penyimpanan	-25 darjah ... 55 darjah
Temp Operasi Berterusan, Min.	-50 darjah
Tempatan operasi berterusan, Max.	120 darjah

Spesifikasi sistem

Plat penutup akhir diperlukan	Ya
Bilangan potensi	1
Bilangan tahap	1
Bilangan titik pengapit setiap peringkat	2
Bilangan potensi setiap peringkat	1
Tahap bersambung secara dalaman	Tidak
Sambungan PE	Tidak
Kereta api	TS 35
N-fungsi	Tidak
Fungsi PE	Tidak
Fungsi pen	Tidak

Data teknikal tambahan

Versi yang diuji letupan	Tidak
Jenis pemasangan	Snap-on

Konduktor untuk pengapit (sambungan tambahan)

Jenis Sambungan, Sambungan Tambahan

Sambungan skru

Konduktor untuk pengapit (sambungan dinilai)

Julat pengapit, maks.	2.5 mm²
Julat pengapit, min.	0. 5 mm²
Skru pengapit	M 2.5
Arah sambungan	di sisi
Tolok ke IEC 60947-1	A3
Bilangan sambungan	2
Panjang pelucutan	10 mm
Mengetatkan tork, maks.	0. 6 nm
Mengetatkan tork, min.	0. 4 nm
Jenis sambungan	Sambungan skru
Sambungan Wire Seksyen Seksyen AWG, Max.	AWG 12
Sambungan Wire Cross Section AWG, Min.	AWG 20
Seksyen Sambungan Sambungan Wire, Dilarmar Dilarapkan, Max.	2.5 mm²
Seksyen Sambungan Sambungan, Dilarir, min.	0. 5 mm²
Sambungan Wire Cross-Section, Dilarmar Dilarapkan Dengan Ferrules Wire-End Din 46228/1, Max.	2.5 mm²
Sambungan Wire Cross-Section, Dilarmar Dilarapkan Dengan Ferrules Wire-End Din 46228/1, Min.	0. 5 mm²
Sambungan Wire Cross-Section, Dilarmar Dilarapkan Dengan Ferrules Wire-End Din 46228/4, Max.	2.5 mm²
Sambungan Wire Cross-Section, Dilarmar Dilarapkan Dengan Ferrules Wire-End Din 46228/4, Min.	0. 5 mm²
Sambungan Wire Cross-Section, Core Solid, Max.	2.5 mm²
Sambungan Wire Cross-Section, Core Solid, Min.	0. 5 mm²

Umum

Kereta api	TS 35
Sambungan Wire Seksyen Seksyen AWG, Max.	AWG 12
Sambungan Wire Cross Section AWG, Min.	AWG 20

Data penarafan

Rentas keratan rentas	2.5 mm²
Voltan dinilai	800 V
Voltan DC Rated	800 V
Arus dinilai	24 A
Semasa pada wayar maksimum	24 A
Rintangan kelantangan mengikut IEC 60947-7- x	1.33 mΩ
Dorongan bertahan bertahan voltan	8 kV
Kehilangan kuasa mengikut IEC 60947-7- x	0. 77 MW
Keterukan pencemaran	3
Kategori voltan lonjakan	Iii
