Weidmuller ur 20- FBC-EIP 1334920000

Versi

Jauh I/O Fieldbus Coupler, IP20, Ethernet, Ethernet/IP

Pesanan No.

1334920000

Jenis

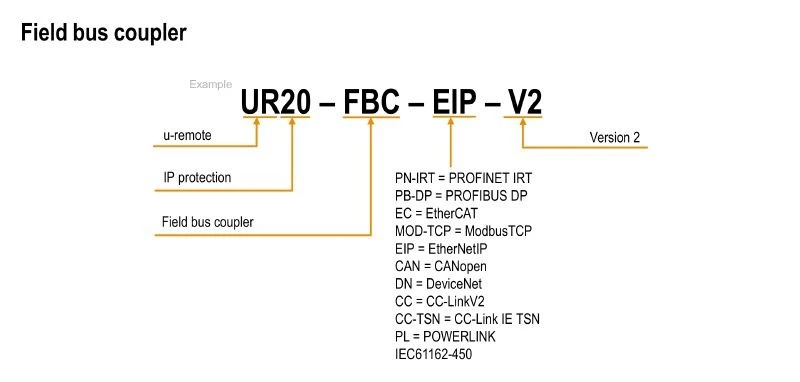

Ur 20- fbc-eip

Gtin (ean)

4050118138160

Kutiviti.

1 item

Kedalaman

76 mm

Kedalaman (inci)

2.992 inci

Ketinggian

120 mm

Ketinggian (inci)

4.724 inci

Lebar

52 mm

Lebar (inci)

2.047 inci

Dimensi pemasangan - ketinggian

128 mm

Berat bersih

223 g

Suhu penyimpanan

-40 ijazah ... +85 ijazah

Suhu operasi

-20 ijazah ... +60 ijazah

Status pematuhan ROHS

Mematuhi pengecualian

Pengecualian ROHS (jika berkenaan/diketahui)

7a, 7ci

Mencapai svhc

Plumbum 7439-92-1
6,6'-di-tert-butil -2, 2'-methylenedi-p-cresol 119-47-1

Scip

98E19A7E -033 b -4 e 68-93 e 3- C47B30DE875E

Jenis sambungan

Tolak masuk

Seksyen Sambungan Sambungan Wire, Dilarmar Dilarapkan, Max.

1.5 mm²

Seksyen Sambungan Sambungan, Dilarir, min.

0. 14 mm²

Keratan rentas dawai, terkandas halus, maks. (AWG)

AWG 16

Kawasan rentas, halus, min. (AWG)

AWG 26

Wire Cross-Section, Solid, Max.

1.5 mm²

Wire Cross-Section, Solid, Max. (AWG)

AWG 16

Wire cross-section, pepejal, min.

0. 14 mm²

Wire cross-section, pepejal, min. (AWG)

AWG 26

Kelembapan udara (operasi)

10% hingga 95%, tidak kondensasi seperti di din en 61131-2

Kelembapan Udara (Penyimpanan)

10% hingga 95%, tidak kondensasi seperti di din en 61131-2

Kelembapan udara (pengangkutan)

10% hingga 95%, tidak kondensasi seperti di din en 61131-2

Tekanan Udara (Operasi)

Lebih besar daripada atau sama dengan 795 hPa (ketinggian kurang daripada atau sama dengan 2000 m) seperti setiap din en 61131-2

Tekanan Udara (Penyimpanan)

1 0 13 hPa (ketinggian 0 m) hingga 700 hPa (ketinggian 3000 m) seperti setiap din en 61131-2

Tekanan Udara (Pengangkutan)

1 0 13 hPa (ketinggian 0 m) hingga 700 hPa (ketinggian 3000 m) seperti setiap din en 61131-2

Keterukan pencemaran

2

Kereta api

TS 35

Kejutan

15 g lebih 11 ms, separuh gelombang sinus, acc. ke IEC 60068-2-27

Kategori voltan lonjakan

Ii

Voltan ujian

500 V

UL 94 Penilaian Kemerosotan

V-0

Rintangan getaran

5 Hz kurang daripada atau sama dengan F kurang daripada atau sama dengan 8.4 Hz: 3. 5- mm amplitud mengikut IEC 60068-2-6
8.4 Hz kurang daripada atau sama dengan F kurang daripada atau sama dengan 150 Hz: 1 g pecutan mengikut IEC 60068-2-6

Penggunaan semasa dari isistem, typ.

112 Ma

Makan arus untuk iDalam(Input Laluan Semasa), Max.

10 A

Makan arus untuk iKeluar(Laluan semasa output), Max.

10 A

Makan arus untuk sistem, Max.

4 A

Voltan bekalan untuk output

24 V DC +20%/-15%

Sistem voltan dan input bekalan

24 V DC +20 %/-15%

Bekalan voltan

24 V DC +20%/-15%
melalui bas sistem

Antara muka konfigurasi

Micro USB 2. 0

Jenis Sambungan

Penyambung pemalam 2x RJ45

Data diagnostik

3,008 byte

Protokol bas lapangan

Ethernet/IP

Antara muka

U-REMOTE SISTEM BUS

maks. bilangan modul

64

Jenis Modul

Coupler bas

Data parameter

4 kbyte

Data proses

988 byte

Kadar penghantaran bas lapangan, maks.

100 mbit/s

Kelajuan penghantaran bas sistem, Max.

48 mbit/s

Maklumat produk

Kurungan akhir yang sepadan disertakan dengan pengganding.
