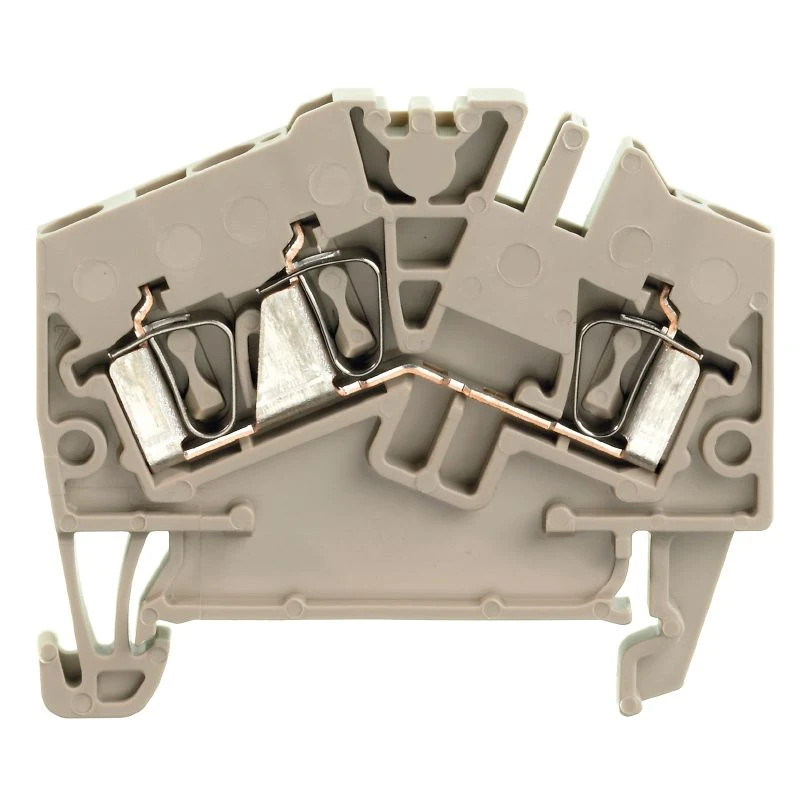

Weidmuller Zdu 2. 5-2/3an 1706010000

Versi

Terminal melalui suapan, sambungan ketegangan-clamp, 2.5 mm², 800 V, 24 a, beige gelap

Pesanan No.

1706010000

Jenis

ZDU 2. 5-2/3an

Gtin (ean)

4008190915377

Qty.

100 item

Kedalaman

43 mm

Kedalaman (inci)

1.693 inci

Kedalaman termasuk kereta api DIN

44 mm

Ketinggian

50.5 mm

Ketinggian (inci)

1.988 inci

Lebar

5.1 mm

Lebar (inci)

0. 201 inci

Berat bersih

6.7 g

Suhu penyimpanan

-25 darjah ... 55 darjah

Julat suhu operasi

Untuk julat suhu operasi lihat Sijil Ujian Reka Bentuk EC / IEC Ex-Certificate of Conformity

Temp Operasi Berterusan, Min.

-50 darjah

Tempatan operasi berterusan, Max.

120 darjah

Status pematuhan ROHS

Mematuhi tanpa pengecualian

Mencapai svhc

Tiada svhc di atas 0. 1 wt%

Jejak karbon produk

Cradle to Gate: 0. 086 kg CO2 eq.

Bahan

Wemid

Warna

Beige gelap

UL 94 Penilaian Kemerosotan

V-0

No Sijil (ATEX)

DEMKO16ATEX1808U

No Sijil (IECEX)

IECEXULD16.0036U

Maks. voltan (atex)

550 V

Semasa (atex)

21 A

Seksyen Salib Wire Max. (Atex)

4 mm²

Maks. Voltan (IECEX)

550 V

Semasa (IECEX)

21 A

Seksyen Salib Wire Max. (Iecex)

4 mm²

Julat suhu operasi

Untuk julat suhu operasi lihat Sijil Ujian Reka Bentuk EC / IEC Ex-Certificate of Conformity

Menandakan en 60079-7

Ex EB II C GB

Label EX 2014/34/EU

II 2 Gd

Versi

Sambungan ketegangan
Untuk penyambung silang plug-in
Satu hujung tanpa penyambung

Plat penutup akhir diperlukan

Ya

Bilangan potensi

1

Bilangan tahap

1

Bilangan titik pengapit setiap peringkat

3

Bilangan potensi setiap peringkat

1

Tahap bersambung secara dalaman

Tidak

Sambungan PE

Tidak

Kereta api

TS 35

Versi yang diuji letupan

Ya

Bilangan terminal yang serupa

1

Buka sisi

betul

Jenis pemasangan

Snap-on

Jenis Sambungan, Sambungan Tambahan

Sambungan ketegangan

Saiz bilah

0. 6 x 3.5 mm

Julat pengapit, maks.

2.5 mm²

Julat pengapit, min.

0. 13 mm²

Sambungan rentas, terkandas, maks.

0. 5 mm²

Sambungan rentas, terkandas, min.

2.5 mm²

Arah sambungan

Cenderung / bersudut

Tolok ke IEC 60947-1

A2

Bilangan sambungan

3

Panjang pelucutan

10 mm

Panjang tiub untuk ferrule-end wire dengan kolar plastik DIN 46228/4

Panjang tiub:

Min.: 6 mm

Max.: 10 mm

Keratan rentas untuk sambungan konduktor:

Nominal: 0. 5 mm²

Panjang tiub:

Min.: 6 mm

Max.: 10 mm

Keratan rentas untuk sambungan konduktor:

Nominal: 0. 75 mm²

Panjang tiub:

Min.: 6 mm

Max.: 10 mm

Keratan rentas untuk sambungan konduktor:

Nominal: 1 mm²

Panjang tiub:

Min.: 8 mm

Max.: 10 mm

Keratan rentas untuk sambungan konduktor:

Nominal: 1.5 mm²

Panjang tiub:

Nominal: 8 mm

Keratan rentas untuk sambungan konduktor:

Nominal: 2.5 mm²

Panjang tiub untuk ferrule-end wire tanpa kolar plastik DIN 46228/1

Panjang tiub:

Nominal: 10 mm

Keratan rentas untuk sambungan konduktor:

Nominal: 0. 5 mm²

Panjang tiub:

Nominal: 10 mm

Keratan rentas untuk sambungan konduktor:

Nominal: 0. 75 mm²

Panjang tiub:

Nominal: 10 mm

Keratan rentas untuk sambungan konduktor:

Nominal: 1 mm²

Panjang tiub:

Nominal: 10 mm

Keratan rentas untuk sambungan konduktor:

Nominal: 1.5 mm²

Panjang tiub:

Nominal: 10 mm

Keratan rentas untuk sambungan konduktor:

Nominal: 2.5 mm²

Jenis sambungan

Sambungan ketegangan

Sambungan Wire Seksyen Seksyen AWG, Max.

AWG 12

Sambungan Wire Cross Section AWG, Min.

AWG 26

Seksyen Sambungan Sambungan Wire, Dilarmar Dilarapkan, Max.

2.5 mm²

Seksyen Sambungan Sambungan, Dilarir, min.

0. 5 mm²

Sambungan Wire Cross-Section, Dilarmar Dilarapkan Dengan Ferrules Wire-End Din 46228/1, Max.

2.5 mm²

Sambungan Wire Cross-Section, Dilarmar Dilarapkan Dengan Ferrules Wire-End Din 46228/1, Min.

0. 5 mm²

Sambungan Wire Cross-Section, Dilarmar Dilarapkan Dengan Ferrules Wire-End Din 46228/4, Max.

1.5 mm²

Sambungan Wire Cross-Section, Dilarmar Dilarapkan Dengan Ferrules Wire-End Din 46228/4, Min.

0. 5 mm²

Sambungan Wire Cross-Section, Core Solid, Max.

2.5 mm²

Sambungan Wire Cross-Section, Core Solid, Min.

0. 5 mm²

No Sijil (CSA)

200039-1194786

Saiz semasa C (CSA)

23 A

Saiz voltan C (CSA)

600 V

Seksyen Salib Wire Max. (CSA)

14 AWG

Seksyen Cross Section Min. (CSA)

26 AWG

TS 35 mengimbangi

25.5 mm

Kereta api

TS 35

Piawaian

IEC 60947-7-1

Sambungan Wire Seksyen Seksyen AWG, Max.

AWG 12

Sambungan Wire Cross Section AWG, Min.

AWG 26

Rentas keratan rentas

2.5 mm²

Voltan dinilai

800 V

Voltan DC Rated

800 V

Arus dinilai

24 A

Semasa pada wayar maksimum

24 A

Piawaian

IEC 60947-7-1

Rintangan kelantangan mengikut IEC 60947-7- x

1.33 mΩ

Dorongan bertahan bertahan voltan

8 kV

Kehilangan kuasa mengikut IEC 60947-7- x

0.77 W

Keterukan pencemaran

3

No Sijil (Curus)

E60693
