WeidmullerZDU 6 1608620000

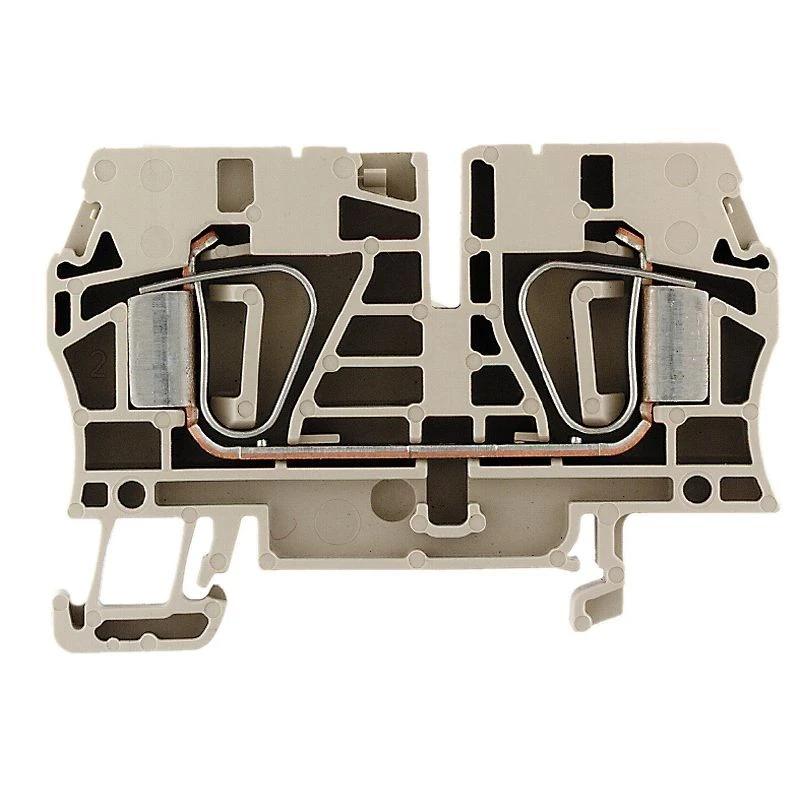

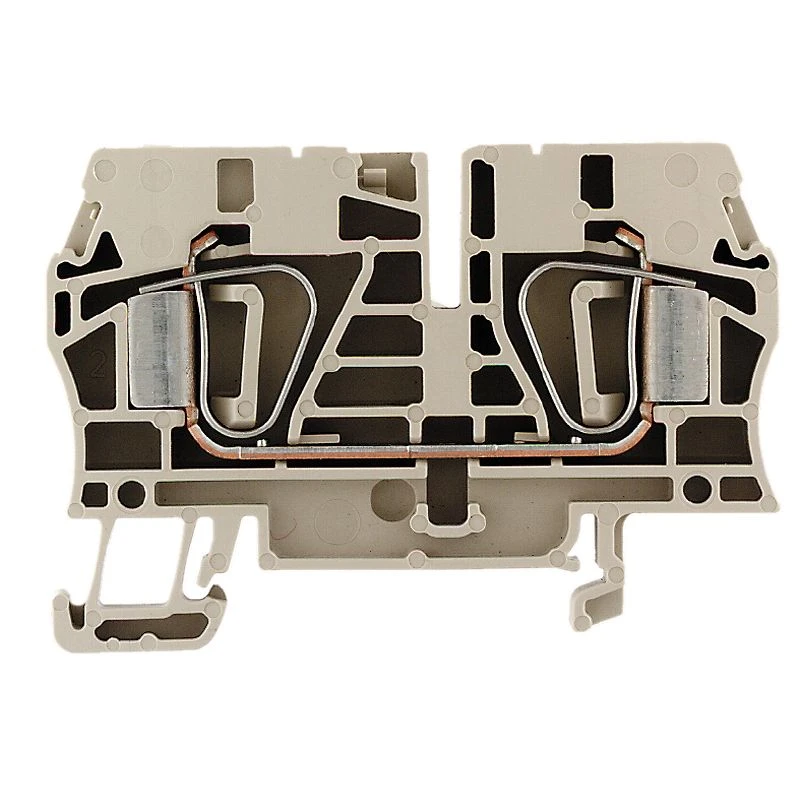

Weidmuller ZDU 6 Terminal Feed-through, Sambungan Ketegangan-Clamp, 6 mm², 800 V, 41 A, Beige Gelap

Data pesanan umum

Versi	Terminal melalui suapan, sambungan ketegangan, 6 mm², 800 V, 41 a, kuning air gelap
Pesanan No.	1608620000
Jenis	ZDU 6
Gtin (ean)	4008190207892
Qty.	50 item

Dimensi dan berat

Kedalaman	45 mm
Kedalaman (inci)	1.772 inci
Kedalaman termasuk kereta api DIN	45.5 mm
Ketinggian	65 mm
Ketinggian (inci)	2.559 inci
Lebar	8.1 mm
Lebar (inci)	0. 319 inci
Berat bersih	17.19 g

Suhu

Suhu penyimpanan	-25 darjah ... 55 darjah
Julat suhu operasi	Untuk julat suhu operasi lihat Sijil Ujian Reka Bentuk EC / IEC Ex-Certificate of Conformity
Temp Operasi Berterusan, Min.	-50 darjah
Tempatan operasi berterusan, Max.	120 darjah

Pematuhan Produk Alam Sekitar

Status pematuhan ROHS	Mematuhi tanpa pengecualian
Mencapai svhc	Tiada svhc di atas 0. 1 wt%
Jejak karbon produk	Cradle to Gate: 0. 134 kg CO2 eq.

Data bahan

Data penarafan IECEX/ATEX

No Sijil (ATEX)	DEMKO15ATEX1467U
No Sijil (IECEX)	IECEXULD15.0008U
Maks. voltan (atex)	550 V
Semasa (atex)	39 A
Seksyen Salib Wire Max. (Atex)	10 mm²
Maks. Voltan (IECEX)	550 V
Semasa (IECEX)	39 A
Seksyen Salib Wire Max. (Iecex)	10 mm²
Julat suhu operasi	Untuk julat suhu operasi lihat Sijil Ujian Reka Bentuk EC / IEC Ex-Certificate of Conformity
Menandakan en 60079-7	Ex EB II C GB
Label EX 2014/34/EU	II 2 Gd

Spesifikasi sistem

Versi	Sambungan ketegangan Untuk penyambung silang plug-in Satu hujung tanpa penyambung
Plat penutup akhir diperlukan	Ya
Bilangan potensi	1
Bilangan tahap	1
Bilangan titik pengapit setiap peringkat	2
Bilangan potensi setiap peringkat	1
Tahap bersambung secara dalaman	Tidak
Sambungan PE	Tidak
Kereta api	TS 35

Data teknikal tambahan

Versi yang diuji letupan	Ya
Bilangan terminal yang serupa	1
Buka sisi	betul
Jenis pemasangan	Snap-on

Konduktor untuk pengapit (sambungan tambahan)

Jenis Sambungan, Sambungan Tambahan

Sambungan ketegangan

Konduktor untuk pengapit (sambungan dinilai)

Saiz bilah	1. 0 x 5.5 mm
Julat pengapit, maks.	10 mm²
Julat pengapit, min.	0. 22 mm²
Sambungan rentas, terkandas, maks.	6 mm²
Sambungan rentas, terkandas, min.	0. 5 mm²
Arah sambungan	Atas
Tolok ke IEC 60947-1	A5
Bilangan sambungan	2
Panjang pelucutan	13 mm
Ferrules Wire-end Twin, Max.	2.5 mm²
Ferrules Wire-end Twin, min.	0. 5 mm²
Jenis sambungan	Sambungan ketegangan
Sambungan Wire Seksyen Seksyen AWG, Max.	AWG 8
Sambungan Wire Cross Section AWG, Min.	AWG 22
Bahagian Sambungan Sambungan Wire, Dilarmar Sudut, Max.	10 mm²
Seksyen Sambungan Sambungan, Dilarir, min.	0. 5 mm²
Sambungan Wire Cross-Section, Dilarmar Dilarapkan Dengan Ferrules Wire-End Din 46228/1, Max.	6 mm²
Sambungan Wire Cross-Section, Dilarmar Dilarapkan Dengan Ferrules Wire-End Din 46228/1, Min.	0. 5 mm²
Sambungan Wire Cross-Section, Dilarmar Dilarapkan Dengan Ferrules Wire-End Din 46228/4, Max.	6 mm²
Sambungan Wire Cross-Section, Dilarmar Dilarukan Dengan Ferrules Wire-End Din 46228/4, Min.	0. 5 mm²
Sambungan Wire Cross-Section, Core Solid, Max.	10 mm²
Sambungan Wire Cross-Section, Core Solid, Min.	0. 5 mm²

Data penarafan CSA

No Sijil (CSA)	200039-1152892
Saiz semasa B (CSA)	50 A
Saiz semasa C (CSA)	50 A
Saiz semasa D (CSA)	5 A
Saiz Voltan B (CSA)	600 V
Saiz Voltan C (CSA)	600 V
Saiz voltan D (CSA)	600 V
Seksyen Salib Wire Max. (CSA)	8 AWG
Seksyen Cross Section Min. (CSA)	20 AWG

Umum

Kereta api	TS 35
Piawaian	IEC 60947-7-1
Sambungan Wire Seksyen Seksyen AWG, Max.	AWG 8
Sambungan Wire Cross Section AWG, Min.	AWG 22

Data penarafan

Rentas keratan rentas	6 mm²
Voltan dinilai	800 V
Voltan DC Rated	800 V
Arus dinilai	41 A
Semasa pada wayar maksimum	57 A
Piawaian	IEC 60947-7-1
Rintangan kelantangan mengikut IEC 60947-7- x	0.78 mΩ
Dorongan bertahan bertahan voltan	8 kV
Kehilangan kuasa mengikut IEC 60947-7- x	1.31 W
Keterukan pencemaran	3
